凍干箱是一個能夠制冷到－55℃左右，能夠加熱到+80℃左右的高低溫箱，也是一個能抽成真空的密閉容器。它是主要部分，需要凍干的產品就放在箱內分層的金屬板層上，對產品進行冷凍，并在真空下加溫，使產品內的水分升華而干燥。

        冷凝器同樣是一個真空密閉容器，在它的內部有一個較大表面積的金屬吸附面，吸附面的溫度能降到－40℃～－70℃以下，并且能維持這個低溫范圍。冷凝器的功用是把凍干箱內產品升華出來的水蒸氣凍結吸附在其金屬表面上。

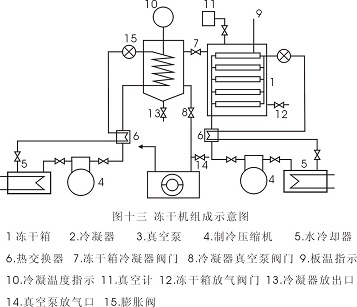

        凍干箱、冷凝器、真空管道、閥門、真空泵等構成凍干機的真空系統。真空系統要求沒有漏氣現象，真空泵是真空系統建立真空的重要部件。真空系統對于產品的迅速升華干燥是的。

        制冷系統由制冷機與凍干箱、冷凝器內部的管道等組成。制冷機可以是互相獨立的二套或以上，也可以合用一套。制冷機的功用是對凍干箱和冷凝器進行制冷，以產生和維持它們工作時所需要的低溫，它有直接制冷和間接制冷二種方式。

        加熱系統對于不同的凍干機有不同的加熱方式。有的是利用直接電加熱法；有的則利用中間介質來進行加熱，由一臺泵(或加一臺備用泵)使中間介質不斷循環。加熱系統的作用是對凍干箱內的產品進行加熱，以使產品內的水分不斷升華，并達到規定的殘余含水量要求。

        控制系統由各種控制開關，指示調節儀表及一些自動裝置等組成，它可以較為簡單，也可以很復雜。一般自動化程度較高的則控制系統較為復雜。控制系統的功用是對凍干機進行手動或自動控制，操縱機器正常運轉，以使生產出合乎要求的產品來。

        冷凍干燥的程序：

        ⑴在凍干之前，把需要凍干的產品分裝在合適的容器內，一般是玻璃模子瓶、玻璃管子瓶或安瓶，裝量要均勻，蒸發表面盡量大而厚度盡量薄一些；

        ⑵然后放入與凍干箱板層尺寸相適應的金屬盤內。對瓶裝一般采用脫底盤，有利于熱量的有效傳遞。

        ⑶裝箱之前，先將凍干箱進行空箱降溫，然后將產品放入凍干箱內進行預凍；或者將產品放入凍干箱內板層上同時進行預凍；

        ⑷抽真空之前要根據冷凝器制冷機的降溫速度提前使冷凝器工作，抽真空時冷凝器至少應達到－40℃的溫度；

        ⑸待真空度達到一定數值后（通常應達到13Pa～26Pa內的真空度），或者有的凍干工藝要求達到所要求的真空度后繼續抽真空1～2h以上；即可對箱內產品進行加熱。一般加熱分兩步進行，步加溫不使產品的溫度超過共熔點或稱共晶點的溫度；待產品內水分基本干完后進行第二步加溫，這時可迅速地使產品上升的規定的許可溫度。在許可溫度保持2h以上后，即可結束凍干。

        整個升華干燥的時間約12～24h左右有的甚至更長，與產品在每瓶?jī)?nèi)的裝量，總裝量，玻璃容器的形狀、規格，產品的種類，凍干曲線及機器的性能等等有關。

        凍干結束后，要充入干燥無菌的空氣進入干燥箱，然后盡快地進行加塞封口，以防重新吸收空氣中的水分。

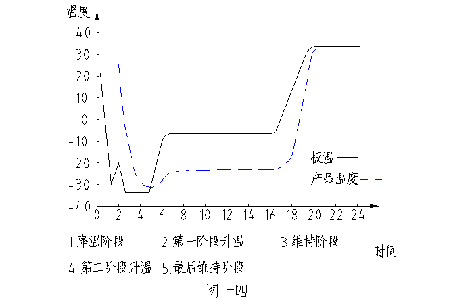

        在凍干過程中，把產品和板層的溫度、冷凝器溫度和真空度對照時間劃成曲線，叫做凍干曲線。一般以溫度為縱坐標，時間為橫坐標。凍干不同的產品采用不同的凍干曲線。同一產品使用不同的凍干曲線時，產品的質量也不相同，凍干曲線還與性能有關。因此不同的產品，不同的凍干機應用不同的凍干曲線。圖十四是凍干曲線示意圖（其中沒有冷凝器的溫度曲線和真空度曲線）。



        需要凍干的產品，一般是預先配制成水的溶液或懸濁液，因此它的冰點與水就不相同了，水在0℃時結冰，而海水卻要在低于0℃的溫度才能結冰，因?yàn)楹Ｋ彩嵌喾N物質的水溶液。實驗指出:溶液的冰點將低于溶媒的冰點。

        另外，溶液的結冰過程與純液體也不一樣，純液體如水在0℃時結冰，水的溫度并不下降，直到全部水結冰之后溫度才下降，這說明純液體有一個固定的結冰點。而溶液卻不一樣，它不是在某一固定溫度凝結成固體，而是在某一溫度時，晶體開始析出，隨著溫度的下降，晶體的數量不斷增加，直到后，溶液才全部凝結。這樣，溶液并不是在某一固定溫度時凝結。而是在某一溫度范圍內凝結。當冷卻時開始析出晶體的溫度稱為溶液的冰點。而溶液全部凝結的溫度叫做溶液的凝固點。凝固點就是融化的開始點（即熔點），對于溶液來說也就是溶質和溶媒共同熔化的點。所以又叫做共熔點或共晶點?？梢?jiàn)溶液的冰點與共熔點是不相同的。共熔點才是溶液真正全部凝成固體的溫度。

        顯然共熔點的概念對于冷凍干燥是重要的。因?yàn)閮龈僧a(chǎn)品可能有鹽類、糖類、明膠、蛋白質、血球、組織、病毒、細菌等等的物質。因此它是一個復雜的液體，它的凍結過程肯定也是一個復雜的過程，與溶液相似，也有一個真正全部凝結成固體的溫度，即共熔點。由于冷凍干燥是在真空狀態下進行的。只有產品全部?jī)鼋Y(jié)后才能在真空下進行升華干燥，否則有部分液體存在時，在真空下不僅會迅速蒸發，造成液體的濃縮使凍干產品的體積縮??；而且溶解在水中的氣體在真空下會迅速冒出來，造成象液體沸騰的樣子，使凍干產品鼓泡、甚至冒出瓶外。這是我們所不希望的。為此凍干產品在升華開始時必須要制冷到共熔點以下的溫度，使凍干產品真正全部?jī)鼋Y(jié)。

        在凍結過程中，從外表的觀察來確定產品是否凍結成固體是不可能的；*測量溫度也無法確定產品內部的結構狀態。而隨著產品結構發生變化時電性能的變化是極為有用的，特別是在凍結時電阻率的測量能使我們知道凍結是在進行還是已經完成了，全部?jī)鼋Y(jié)后電阻率將非常大，因此溶液是離子導電。凍結時離子將固定不能運動，因此電阻率明顯增大。而有少量液體存在時電阻率將顯著下降。因此測量產品的電阻率將能確定產品的共熔點。

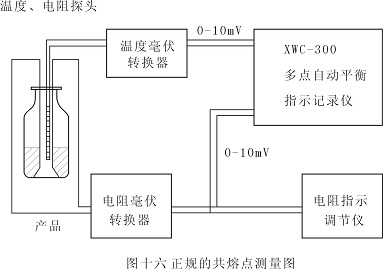

        正規的共熔點測量法是將一對白金電極浸入液體產品之中，并在產品中插一支溫度計，把它們冷卻到－40℃以下的低溫，然后將凍結產品慢慢升溫。用惠斯頓電橋來測量其電阻，當發生電阻突然降低時，這時的溫度即為產品的共熔點。電橋要用交流電供電，因?yàn)橹绷麟姇?huì)發生電解作用，整個過程由儀表記錄（圖十六）。



        也可用簡單的方法來測量，如圖十五所示。用二根適當粗細而又互相絕緣的銅絲插入盛放產品的容器中，作為電極。在銅電極附近插入一支溫度計，插入深度與電極差不多，把它們一起放入凍干箱內的觀察窗孔附近，并用適當方法把它們固定好，然后與其他產品一起預凍，這時我們用萬用表不斷地測量在降溫過程中的電阻數值，根據電阻數值的變化來確定共熔點。

表二十二　一些物質的共熔點（℃）
